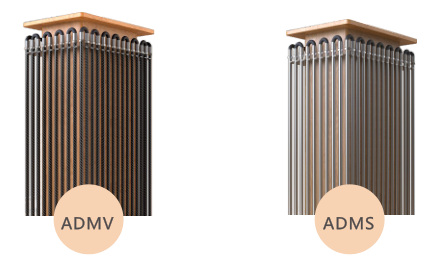

柔性测斜仪(阵列位移计)ADM系列

ADM系列柔性测斜仪(阵列位移计)是由高强度的阵列式固定长度测量单元组成,单元间使用能承受较大应力与变形的柔性接头进行连接,每节测量单元上均标有X轴标志线。

暂无价格
产品说明




1F
柔性测斜仪介绍


华思测控柔性测斜仪,是一款多节串联型、灵活柔韧的三维测量系统。测量单元节节相连,具有标准化、可批量备货、易于维护等特点,可根据不同测孔的孔深需求,现场组合,自由拼接柔性测斜仪总长度,真正做到重复使用、快捷维护、易于运输。从而被用于在三维空间内进行变形测量,可满足静态下岩土工程的变形监测要求。包括深部变形监测、水平沉降监测、隧道收敛变形监测等。




2F
柔性测斜仪结构图



3F

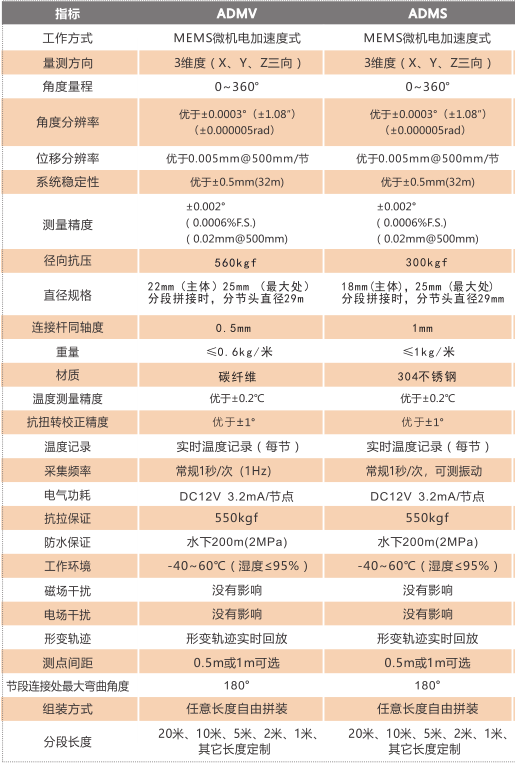

柔性测斜仪技术参数




4F
柔性测斜仪六大特点


1、温区补偿/数据稳定

ADM系列柔性测斜仪(阵列位移计)采用MEMS微机电系统,通过高 度集成完美的消除了轴系间的误差,在-40℃~60℃之 间采用温区补偿模型消除温飘,保证了ADM数据采集的 稳定;在实验环境中,该系列产品数据波动最优仅为 0.01mm。



2、方向准确/精度可靠

ADM系列柔性测斜仪(阵列位移计)出厂前,每个节点都采用高精 度全自动标定系统进行独立标定,组装完成后再次整 体标定,保证了X、Y、Z方向的准确,位移分辨率每节 (500mm)最高可达0.005mm。



3、偏量修正/扭转校正
偏量修正:柔性测斜仪初次安装时,如测斜管已经发生扭转,可根据安装时柔性测斜仪首节Mark线方向与待测变形方向的夹角进行修正,保证了监测方向的准确性。
扭转校正:柔性测斜仪安装完成后,在监测过程中,如测斜管发生扭转,可对由测斜管扭转过程中带动柔性测斜仪扭动产生的角度进行校正,保证测量结果的准确性。



4、在线传输/实时分析

ADM系列柔性测斜仪(阵列位移计)支持4G全网通、串口等多种通讯方式,安装完成后接通电源、简单设置,监测数据便可实时采集、在线传输,采集频率最高可达每秒1次,用户可通过监测云平台实时分析并下载数据。



5、二次开发/平台兼容

ADM系列柔性测斜仪(阵列位移计)协议开放,兼容性强,用户可根据需求将阵列位移计连接到其它品牌数据采集器进 行数据传输,也可以将阵列位移计的监测数据回传到其它监测软件进行查看。



6、分段设计/重复使用

ADM系列柔性测斜仪(阵列位移计)采用分段组装设计,用户可根据不同的监测项目需求现场组合,自由拼接阵列位移计总长度,真正做到重复使用。



5F
柔性测斜仪应用场景


竖直安装
应用场景:水工建筑物、边坡、基坑等深层水平位移监测。



水平安装
应用场景:路基沉降监测、堆石坝沉降监测等。



环形安装
应用场景:隧道、地下厂房等收敛监测。



6F
数据比对


人工/柔性测斜仪自动化在相邻测孔数据对比

测试场地:某轨道交通施工期地铁基坑两个临近测斜孔位相邻20cm。

对比方法:滑动测斜仪测量1号测孔的深部水平位移,柔性测斜仪测量2号测孔的深部水平位移。



测试结论:通过对比分析相邻测孔半年期时间位移过程线,柔性测斜仪与滑动测斜仪两种监测方式监测过程成果高度吻合,A方向变形趋势完全一致。


人工/柔性测斜仪自动化同一测孔数据对比

测试场地:某项目一测斜孔。

对比方法:先用滑动测斜仪测得测孔A方向和B方向的一组数据作为滑动测斜仪的初始值。再将柔性测斜仪安装到该测孔,设置初始值并持续观测一整年。最后将柔性测斜仪取出,用滑动测斜仪再次测量该孔。最后对比一整年滑动测斜仪与柔性测斜仪时间位移过程线。



测试结论:通过对比分析同一测孔一年期时间位移过程线,柔性测斜仪与滑动测斜仪两种监测方式监测成果高度吻合,A、B方向变形趋势完全一致,最大差值<3mm。
