阵列位移计ADM在新疆伊犁隧道项目安装使用

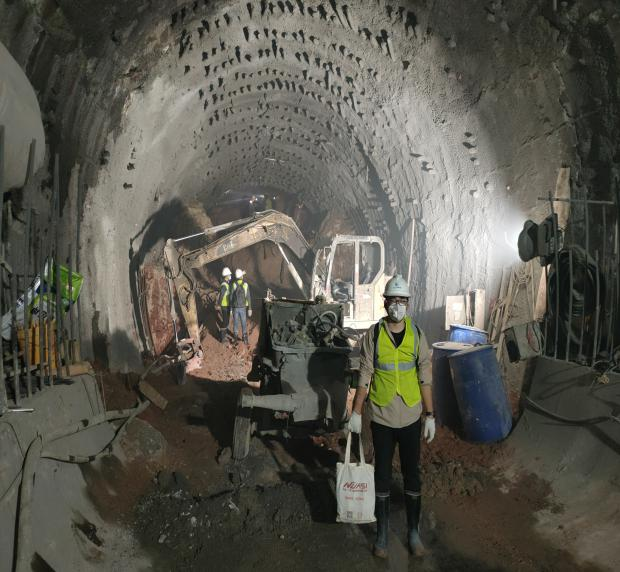

新疆伊犁尼勒克吉林台乡输水隧洞全长41.823km,最大埋深2268m,设计流量70m3/s,成洞洞径5.3m,纵坡1/564.8。隧洞设计为无压洞,采用钻爆法和全断面掘进机联合施工方案。隧洞自南而北横穿博罗科努山,围岩岩性复杂多变,沉积岩、火山岩、变质岩均有分布。主要包括志留系、泥盆系、石炭系砂岩、变质砂岩、凝灰岩、凝灰质砂岩以及华力西期花岗岩,少量为奥陶系灰岩和第三系泥岩,除第三系泥岩为软岩外,其余属硬岩类。

该输水隧洞的突出工程问题为高含水率泥岩洞段围岩变形侵限与支护结构承载超限问题,以及高承压水洞段围岩稳定与衬砌受力问题,施工过程中发生围岩大变形、初期支护破坏和二衬裂缝等局部破坏。


为指导隧道后期的安全施工,需要在隧道开挖过程中掌握隧道拱顶的实时沉降数据。计划在隧道拱顶部位预埋一条水平布设的阵列位移计ADM。现场布设长度为9m。


ADM阵列计(柔性测斜仪)监测系统

阵列位移计柔性测斜仪监测系统主要由柔性测斜仪、数据传输系统、监测预警云平台组成,柔性测斜仪实现对深层形变位移、表面形变位移、倾斜角度等要素进行实时监测,通过有线或无线的方式将监测数据实时送给监测预警云平台来处理、分析、存储、展示和发布数据,并对危险区域提前预警,可通过系统主页、手机短信、邮件等多元化预警提醒,实现系统互联互动。

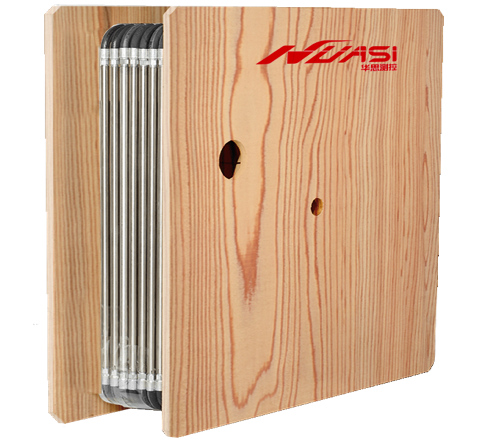

阵列计(柔性测斜仪)

阵列位移计实现了无人化实时监测,远程控制,提前预警等。被广泛应用于基坑、水利大坝、边坡、隧道和桥梁等的自动化监测。


阵列计结构示意图

阵列计布设及安装

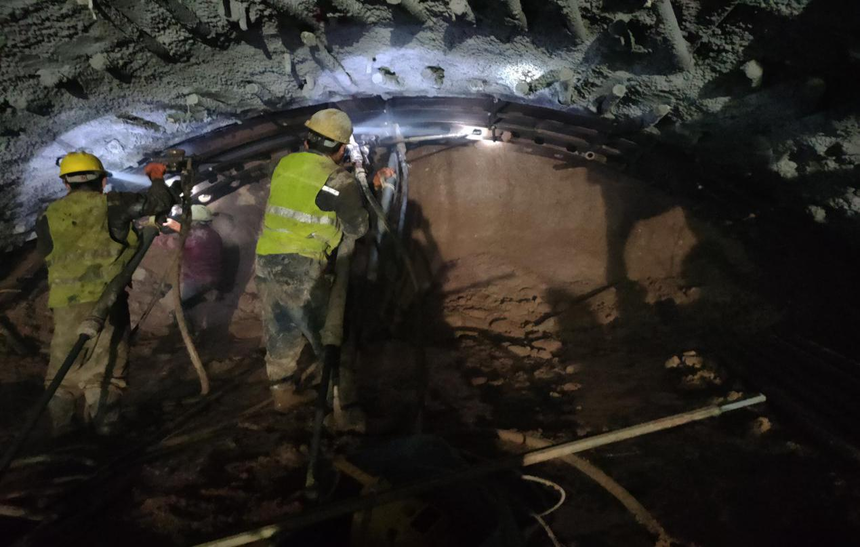

现场钻孔,预埋60mm直径的钢管。


准备好阵列计仪器设备以及现场所需要的工具和相应配件(如冲击钻,登高设备,膨胀螺丝,铁锤和卡箍等)

安装及固定采集电箱


由于钻进中的隧道沉降以及收敛变形严重,所以设备所选基准点会有一定的位移变化,所以需要用全站仪来定时标定基准点坐标。红色区域即为基准点位置。

数据采集及处理

由于该隧道内部没有4G信号以及光纤等网络通讯设施。因此结合现场条件,最后采用存储-上传式采集方法,即直接将存储在采集器(c1000)里面的原始数据,拷贝出来,然后导入到云平台,进而在实时远程查看处理。

通过单击版采集软件得到的数据图形如下:
